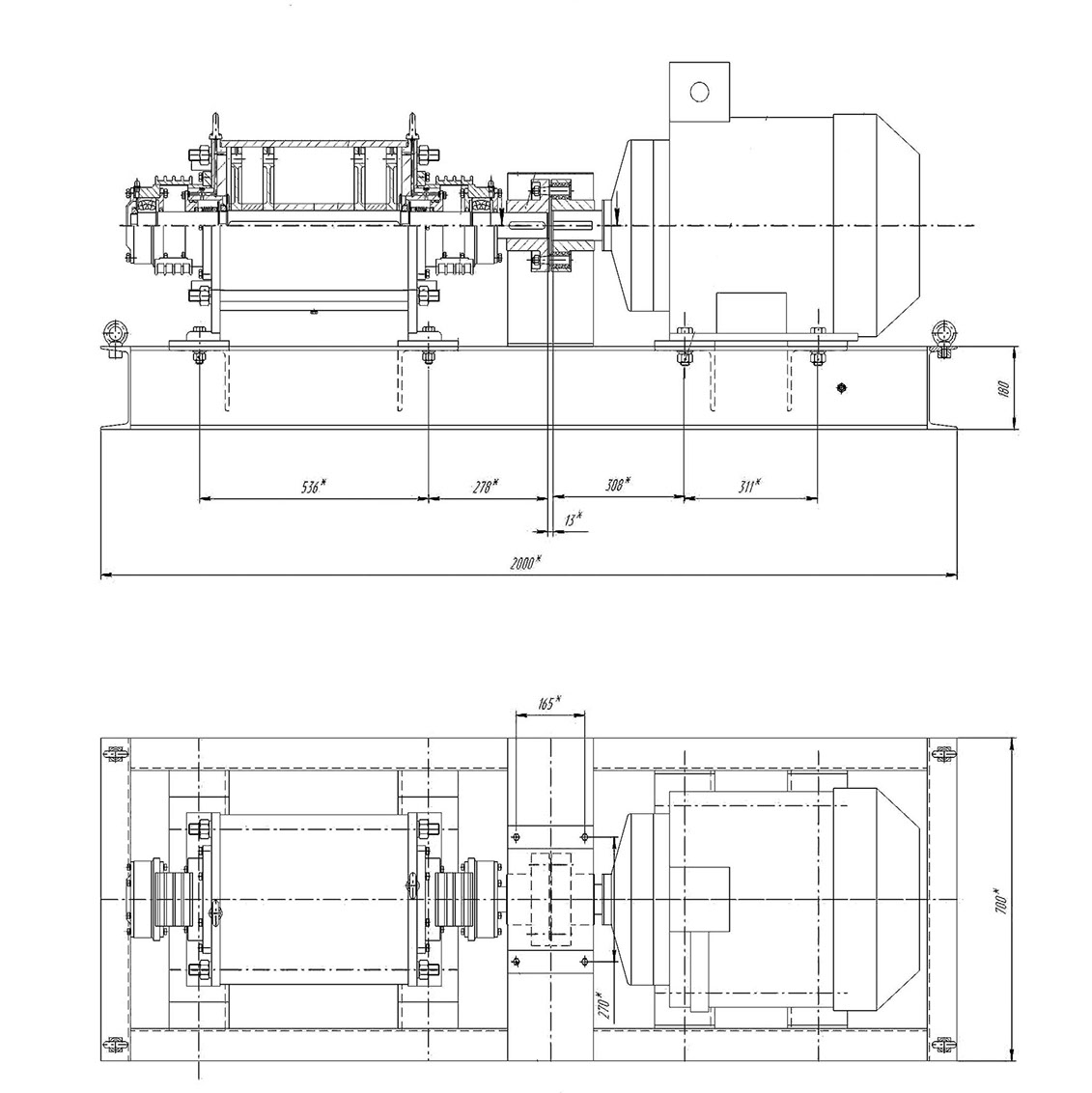

Тепловой гидродинамический насос состоит из:

теплогенератора (поз. 1), электродвигателя (поз. 2) , соединительной муфты (поз. 3), рамы (поз. 4). Тепловой гидродинамический насос снабжен средствами управления, измерения и контроля. Тепловые гидродинамические насосы ТС1-055/75/90/110 унифицированы и отличаются только деталями корпуса, установочными размерами, мощностью используемого электродвигателя.

Теплогенератор (поз.1) выполнен в виде цилиндра с крышками, входным (поз. 5) и выходным (поз. 6) патрубками. Входной патрубок (поз. 5) расположен в нижней части крышки, со стороны электродвигателя, выходной (поз. 6) – в верхней части наружной крышки теплогенератора. Внутри корпуса теплогенератора установлен побудитель движения теплоносителя - ротор, в виде вала с жестко посаженными на вал дисками специального профиля. Вал теплогенератора соединен при помощи муфты с электродвигателем. Вал закреплен либо на двух шариковых двухрядных самоустанавливающихся подшипниках, международная маркировка (ISO 492) - «2311», маркировка РФ - «1611», либо на свободный конец вала устанавливается дуплексный подшипник «466311».

Для предотвращения протечки теплоносителя по валу, на валу устанавливаются торцевые уплотнения производства фирмы «John Crane» марки: «60 мм Т2100/K/BR1C1/M», «60 мм Т2100/K/BR1S1/M»  или аналогичные по конструкции торцевые уплотнения других производителей. Торцевые уплотнения охлаждаются теплоносителем под давлением. Рабочий диапазон давлений теплоносителя 2,0-7,0 кгс/см2. При давлении на выходном патрубке теплогенератора менее 2,0 кгс/см2, даже при кратковременном включении установки, произойдет разрушение торцевых уплотнений.

Теплогенератор теплового гидродинамического насоса типа «ТС» не создает давления на выходе.   Более того, из-за того, что диаметры отверстий в дисках и зазоры между корпусом теплогенератора и дисками минимальны, потеря напора составляет 1,2-2,0 кгс/см2. Давление в тепловой системе создается с помощью циркуляционного насоса, выбор мощности которого определяется ее конкретными конструктивными особенностями. Автоматика рассчитана на управление насосом мощностью не более 5,5 кВт. Циркуляционный насос не является принадлежностью теплового гидродинамического насоса и в комплект поставки не входит.

В тепловых гидродинамических насосах применяются серийные, общепромышленные, асинхронные, трехфазные, с короткозамкнутым ротором электродвигатели переменного тока, частотой 50 Гц,  напряжением сети 380 В, частотой вращения 3000 об/мин, конструктивное исполнение – на лапах, с одним концом вала. По желанию заказчика установка может комплектоваться электродвигателями в тропическом, морском, взрывозащищенном и т.д. исполнении.

Мощность электродвигателя подбирается из выпускаемого модельного ряда  по параметру «установленной мощности» – мощности необходимой для раскрутки теплогенератора теплового гидродинамического насоса при запуске. Установленная мощность необходима для начальной раскрутки вала, имеющего большой момент инерции, и преодоления вязкости теплоносителя в теплогенераторе. После выхода двигателя на рабочий режим, потребляемая мощность падает до 10%.

Соединительная муфта состоит из двух полумуфт, связанных металлическими пальцами с резиновыми втулками. Допустимая радиальная несоосность - не более 0,07 мм.

Теплогенератор и электродвигатель смонтированы и поставляются заказчику на общей раме. Рама для  тепловых гидродинамических насосов ТС1-055/75/90/110 унифицирована и отличается только привязкой установочных размеров теплогенератора и электродвигателя. Рама изготавливается из швеллера № 18. Габариты рамы (длина/ширина): 2000 мм на 700 мм.

Для обеспечения соосности электродвигателя и теплогенератора рама отжигается, а затем посадочные места обрабатываются в «одной плоскости» на строгальном станке, что устраняет деформацию и температурные напряжения в раме, возникающие в процессе сварки.

Для того чтобы вибрация не передавалась на фундамент, тепловой гидродинамический насос устанавливается на шесть виброопор или на специальные резиновые маты. Передачу вибрации на трубы системы отопления предотвращают рукава напорные (гибкие вставки).

В тепловом гидродинамическом насосе типа «ТС» процесс нагрева происходит при оборотах вала 2960 + 1,5%. На других оборотах эффективность снижается. Регулирование температурного режима осуществляется включением-выключением электродвигателя по сигналам с датчика температур. При достижении теплоносителем максимальной температуры задаваемой потребителем, электродвигатель выключается, при охлаждении теплоносителя до минимальной заданной температуры – включается. Диапазон задаваемых температур должен быть не менее 20оС. При правильном подборе мощности, в среднем за отопительный сезон, тепловой гидродинамический насос работает 25-30% времени.

В зависимости от температуры теплоносителя  на входном патрубке и объема прокачки, за один проход через теплогенератор, теплоноситель нагревается на 14 - 24оС.

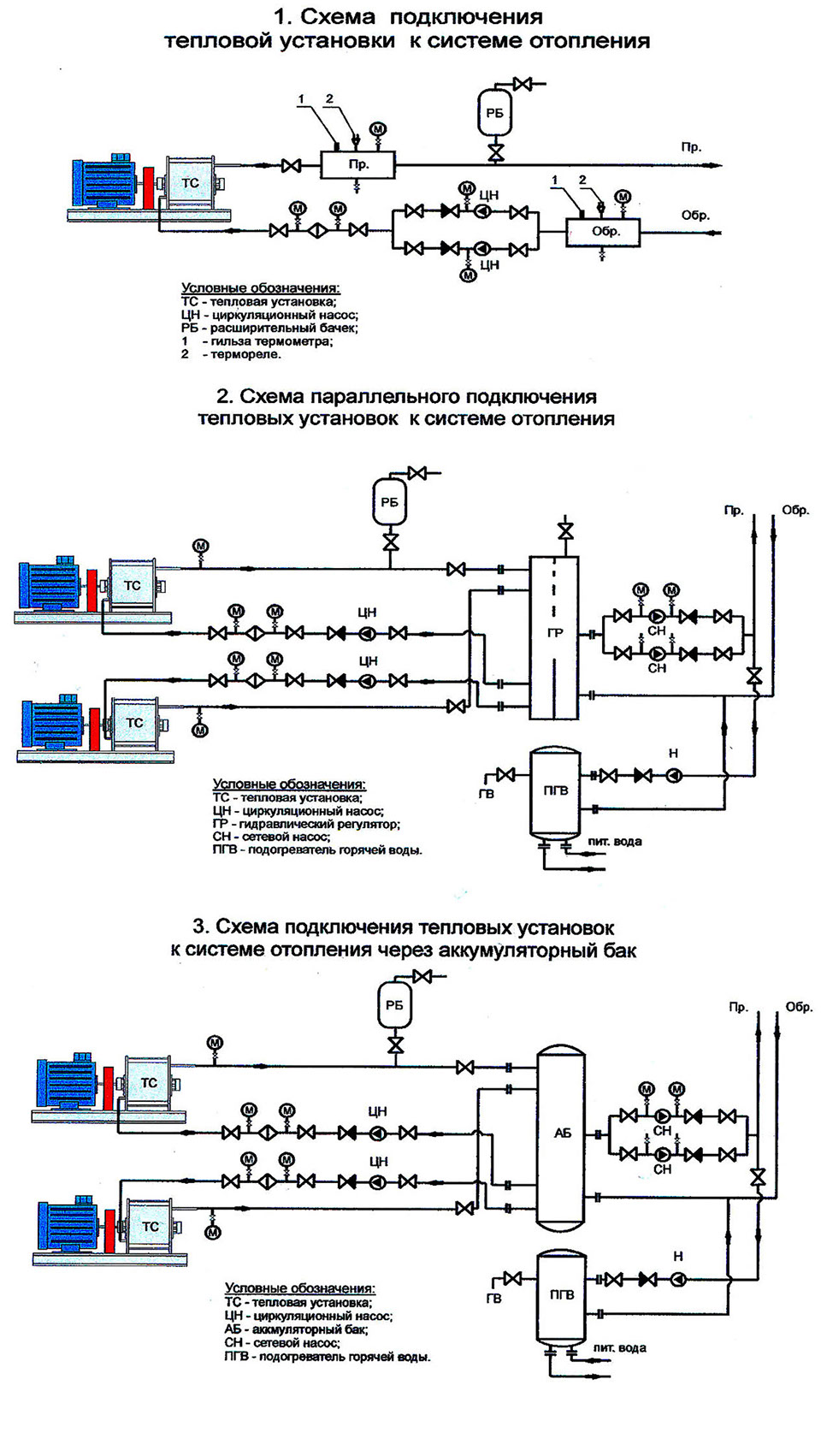

1. Схема подключения

тепловой установки к системе отопления

2. Схема параллельного подключения

тепловых установок к системе отопления

Условные обозначения:

ТС - тепловая установка

ЦН - циркуляционный насос

РБ - расширительный бачок

1 - гильза термометра

2 - термореле

3. Схема подключения тепловых установок

к системе отопления через аккумуляторный бак
